Инженер одного из российских заводов по производству полупроводников столкнулся с проблемой. Выход качественной продукции снизился с 87% до 64% за 3 месяца. Анализ показал, что к этому привела нестабильная подача технологических газов. Старые механические регуляторы не обеспечивали нужной точности. После установки современных регуляторов расхода газа ситуация изменилась через 2 недели. Брак сократился до 4%, а экономия за 4 месяца достигла 2,3 млн рублей.
Что такое регуляторы массового расхода и зачем они нужны

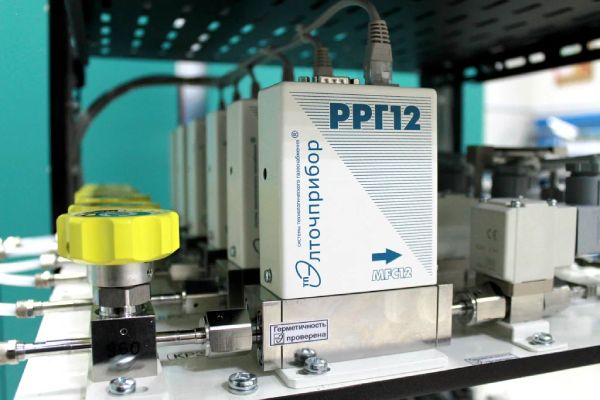

РРГ (регуляторы расхода газа) – это устройства, которые автоматически поддерживают заданный массовый расход газа независимо от перепада давления и температуры. В отличие от объемных расходомеров, они измеряют именно массу проходящего газа, что важно для химических реакций и процессов напыления.
Иностранные производители называют такие приборы MFC (Mass Flow Controller). Их работа основана на том же принципе. Но у них зачастую расширенный функционал и цифровые интерфейсы.
Где применяются регуляторы
РРГ востребованы в следующих сферах:
- в производстве микрочипов и солнечных панелей;
- в химическом синтезе и фармацевтике;
- в металлургии (создание защитных атмосфер при термообработке);
- для калибровки аналитического оборудования;
- в пищевой промышленности (упаковка в модифицированной атмосфере).
В производстве полупроводников отклонение расхода даже на 0,5% может привести к браку целой партии дорогостоящих пластин.
Принцип работы и конструкция
Классический Mass flow controller состоит из трех основных блоков: датчика массового расхода, управляющего клапана и электронного контроллера.
Как работает Mass flow controller
Газ проходит через тонкую трубку, нагретую до температуры на 10-30°C выше окружающей среды. Два температурных сенсора установлены до и после зоны нагрева. Молекулы газа забирают тепло и переносят его по потоку. Разница температур между сенсорами прямо пропорциональна массовому расходу.
Этот метод называется термоанемометрическим. Он дает точность до ±1% от измеренного значения при правильной калибровке. Альтернативный вариант – использование кориолисовых расходомеров. Но они стоят дороже в 3-5 раз и применяются для работы с жидкостями.
Система управления потоком
Электронный блок сравнивает фактический расход с заданным значением. При отклонении контроллер корректирует положение пропорционального клапана. Время отклика современных регуляторов расхода газа составляет 0,5-2 секунды, что позволяет быстро стабилизировать процесс.
Характеристики и технические параметры
При выборе РРГ важно учитывать несколько ключевых показателей.
Диапазон измерения
Стандартные модели работают в диапазоне от 1 см?/мин до 500 л/мин. Для лабораторий подходят приборы на 0-10 см?/мин с точностью ±0,2%. Для промышленных установок нужен диапазон 0-200 л/мин и выше.
Важное соблюдать следующее правило: рабочая точка должна находиться в пределах 20-80% от максимального значения шкалы. Работа на краях диапазона снижает точность на 30-50%.
Точность и повторяемость
Точность показывает, насколько близко измеренное значение к реальному. Повторяемость – способность выдавать одинаковый результат в одних условиях. Для MFC высокого класса типичны следующие значения:
- точность ±0,8-1,0% от полной шкалы;
- повторяемость ±0,2% от измеренного значения;
- линейность ±0,5%.
Дешевые модели дают точность ±2-3%, поэтому их нельзя использовать в критически важных технологических процессах.
Совместимость с газами
Каждый Mass flow controller калибруется под определенный газ или смесь. У азота, аргона, кислорода, водорода, метана разная тепловая емкость и теплопроводность. Использование прибора с неподходящей калибровкой дает погрешность до 40%.
Современные модели поддерживают до 20 газов с возможностью переключения через интерфейс. Для экзотических смесей нужна индивидуальная калибровка. Ее зачастую выполняет производитель РРГ.
Типичные ошибки при выборе и эксплуатации
Завод по производству оптоволокна потратил 1,8 млн рублей на закупку регуляторов расхода газа для линии вытяжки заготовок. Через месяц выяснилось, что приборы рассчитаны на давление до 3 бар, а реальное составляет 5 бар. Пришлось докупать редукторы и переделывать обвязку.
Ошибка №1: игнорирование условий эксплуатации
Температура окружающей среды влияет на точность. Большинство РРГ работают в диапазоне от +5 до +50°C. При размещении рядом с печами или холодильными установками повышается риск дрейфа показаний и отказа электроники.
Влажность тоже нужно учитывать. Конденсат в газовых линиях приводит к коррозии клапанов и засорению капилляров датчика. Поэтому нужна установка влагоотделителей и фильтров с размером ячейки не более 5 мкм.
Ошибка №2: неправильная установка
MFC должны монтироваться строго вертикально (это требование актуально для 90% моделей) с потоком снизу-вверх. Горизонтальная установка вызывает погрешность до 5% из-за конвекционных токов в измерительной трубке.
Расстояние до ближайшего колена трубопровода должно быть не менее 10 диаметров до прибора и 5 диаметров после него. Это обеспечивает стабилизацию потока и точность измерений.
Ошибка №3: отсутствие регулярной калибровки
Даже качественные и хорошо откалиброванные регуляторы расхода газа дрейфуют со временем. Поэтому при эксплуатации в промышленных условиях их нужно проверять раз в 12 месяцев и раз в 6 месяцев, если приборы используются в технологических процессах, где к чистоте предъявляются повышенные требования.
Нельзя самостоятельно выполнять калибровку без эталонного оборудования. Нужны сертифицированные поверочные стенды, точность которых в 3-5 раз выше проверяемого прибора.
Интеграция в автоматизированные системы
Современные Mass flow controller поддерживают цифровые протоколы связи: Modbus RTU, DeviceNet, Profibus, EtherCAT. Это позволяет строить полностью автоматизированные газовые системы с централизованным управлением.
Преимущества цифрового управления
Аналоговые сигналы 0-5В или 4-20 мА чувствительны к помехам и требуют точной настройки. Цифровой интерфейс дает следующие преимущества:
- передает данные без искажений;
- обеспечивает удаленную диагностику и перенастройку;
- логирует параметры с точностью до миллисекунд;
- позволяет быстро заменять прибор без перенастройки системы.
В одной из российских лабораторий переход на РРГ с EtherCAT сократил время ввода новых процессов с 8 часов до 40 минут.
Обслуживание и продление срока службы
Правильная эксплуатация продлевает жизнь MFC с 5 до 10-12 лет. Раз в квартал нужно продувать газовые линии азотом или аргоном для удаления механических частиц. Фильтры меняются при снижении давления на 20% от номинального или раз в полгода. Нельзя использовать агрессивные растворители для очистки корпуса. Они разрушают уплотнения и покрытия электроники.
Мониторинг параметров
Нужно отслеживать следующие показатели:
- стабильность нулевой точки (должна быть ±0,1% от шкалы);
- время отклика на ступенчатое изменение параметров;
- температура электроники (не более +45°C).
Рост температуры на 10°C выше нормы – признак загрязнения клапана или деградации нагревательного элемента.
Экономическая эффективность
Стоимость регуляторов расхода газа зависит от диапазона, точности и функционала. Но затраты на них окупаются в производственных условиях через 6-18 месяцев за счет:
- снижения расхода дорогих газов на 15-25%;
- уменьшения процента брака продукции;
- сокращения простоев из-за нестабильности процессов.
Точность управления газовыми потоками – не роскошь, а необходимость и конкурентное преимущество. РРГ превращают технологический процесс из «примерно так» в «ровно столько, сколько нужно». И это не только дает внушительный экономический эффект, но и повышает безопасность технологических процессов.
