ВРУ, ГРЩ, ШРС: в чём разница между распределительными шкафами

Для человека, далёкого от электротехники, все серые металлические шкафы на объекте выглядят одинаково. Однако за тремя короткими аббревиатурами ВРУ, ГРЩ и ШРС скрываются устройства с разными задачами, токами и местом в общей схеме электроснабжения. Путаница между ними нередко появляется уже на этапе закупки, когда в спецификации стоит одно название, а проектировщик подразумевал совсем другое. Разберёмся, где начинается и где заканчивается зона ответственности каждого шкафа. Любопытно, что в крупном торговом центре энергия по пути от трансформатора до обычной розетки может пройти через три-четыре уровня распределения, и на каждом из них работает свой тип щитового оборудования.

ВРУ: точка входа энергии в здание

Вводно-распределительное устройство — первый шкаф, через который электроэнергия попадает в жилой дом, школу или офисное здание, поэтому к нему предъявляются особые требования:

• Приём питающих кабелей. Во ВРУ заводятся один или два ввода от трансформаторной подстанции, а для потребителей второй категории предусматривается переключение между ними.
• Коммерческий учёт. Здесь устанавливаются счётчики, по показаниям которых ведутся расчёты с энергоснабжающей организацией.
• Распределение по группам. От ВРУ отходят линии на этажные щиты, освещение, лифты и инженерные системы здания.
• Защита отходящих линий. Автоматические выключатели или предохранители отключают повреждённый участок, не затрагивая остальные потребители.
• Типовые токи. Для большинства зданий номинальный ток ВРУ лежит в диапазоне от 100 до 630 А.

По сути, ВРУ — это граница между внешней сетью и внутренним хозяйством здания, и от его надёжности зависит работа всего объекта. Для общественных зданий в составе ВРУ нередко предусматривают отдельную панель для систем противопожарной защиты, которая должна сохранять питание даже при отключении остальных потребителей.

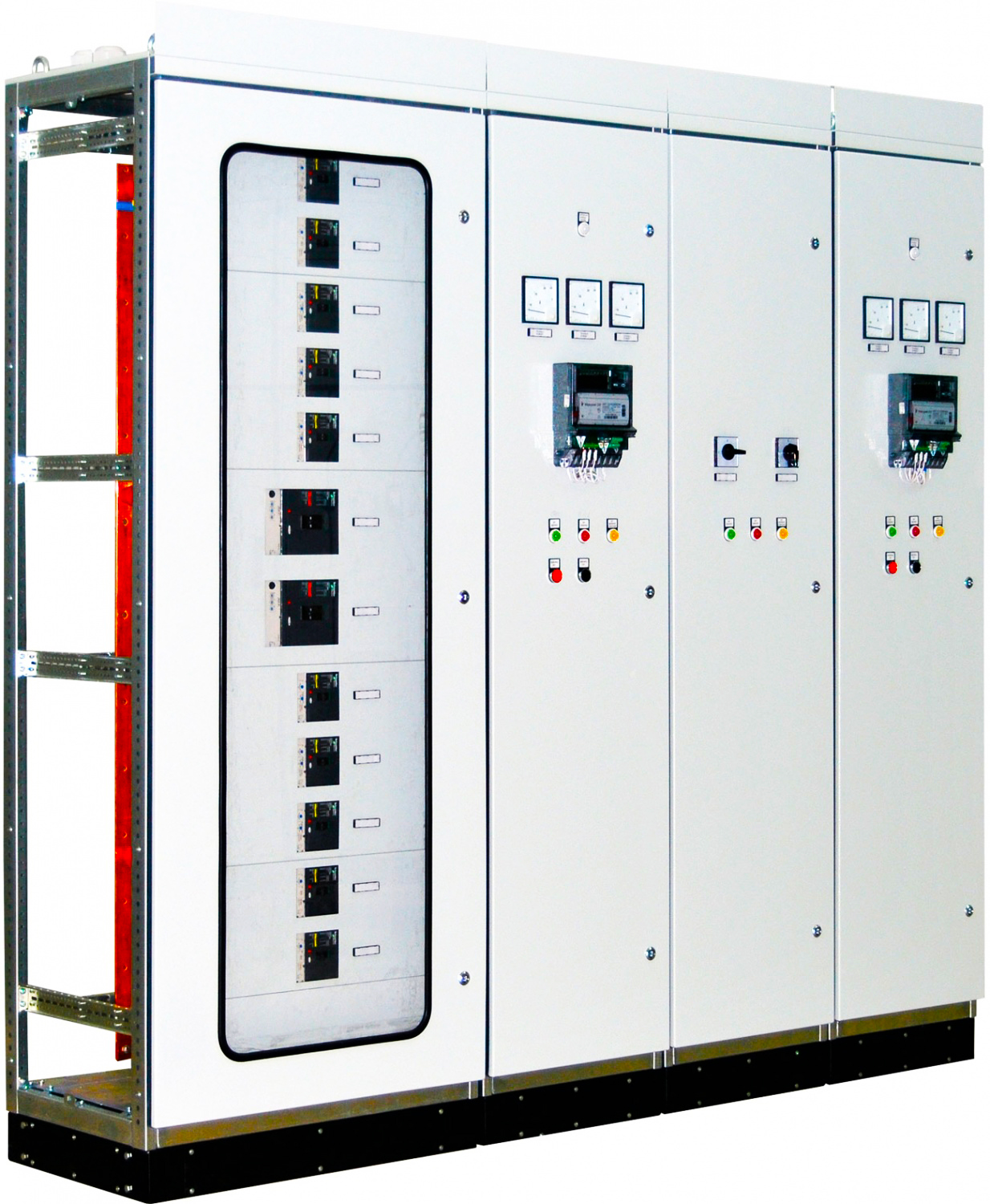

ГРЩ: главный щит крупного объекта

Главный распределительный щит появляется там, где у потребителя есть собственная трансформаторная подстанция или очень большая расчётная мощность:

• Подключение непосредственно к трансформатору. ГРЩ принимает энергию со стороны 0,4 кВ силового трансформатора и становится основным узлом распределения.
• Большие номинальные токи. Сборные шины главного щита рассчитываются на токи в тысячи ампер, а вводные аппараты — на соответствующие токи короткого замыкания.
• Секционирование. Шины делятся на секции с секционным выключателем, что позволяет выводить часть оборудования в ремонт без полного отключения.
• Автоматика резерва. В ГРЩ часто встраивается АВР, переключающий нагрузку на резервный ввод или дизель-генератор.
• Питание нижестоящих щитов. От главного щита запитываются ВРУ отдельных корпусов, силовые шкафы цехов и щиты инженерных систем.

Если сравнивать с организмом, ГРЩ играет роль сердца: через него проходит вся энергия объекта. Подробнее с вариантами исполнения распределительных шкафов можно познакомиться на странице каталога (https://kes.kz/katalog/shkafy-raspredeleniya-i-upravleniya-04-kv). Отдельного внимания заслуживает селективность: номиналы вводных и отходящих аппаратов ГРЩ подбираются так, чтобы при коротком замыкании в цехе отключался только ближайший к месту повреждения выключатель, а не весь объект.

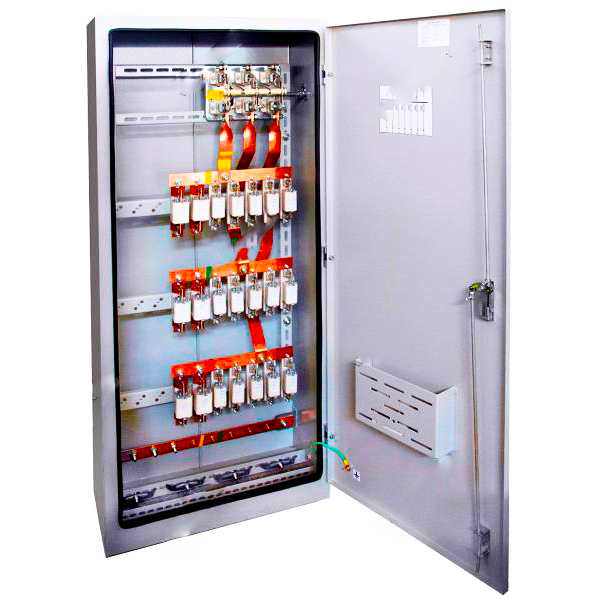

ШРС и как подобрать шкаф под задачу

Шкаф распределительный силовой — рабочая лошадка промышленных цехов, и при выборе между ним и другими устройствами стоит опираться на несколько практических признаков:

• Назначение ШРС. Он распределяет энергию между группами электроприёмников: станками, вентиляцией, насосами и технологическими линиями.
• Простая конструкция. Классические ШРС комплектуются рубильником на вводе и предохранителями на отходящих линиях, что упрощает обслуживание.
• Место в схеме. Шкаф устанавливается непосредственно в цехе рядом с потребителями и получает питание от ГРЩ или распределительного пункта.
• Степень защиты корпуса. Для пыльных и влажных помещений выбирают исполнение с повышенной степенью защиты IP.
• Ориентир при выборе. Ввод и учёт в здание — это ВРУ, приём мощности от собственного трансформатора — ГРЩ, а распределение по оборудованию цеха — ШРС.

Такая простая логика помогает быстро проверить спецификацию и избежать закупки шкафа, который не подходит по назначению. Ещё один практический совет: при заказе любого шкафа стоит сразу закладывать 15–20 % резервных отходящих линий, ведь нагрузка на объектах почти всегда растёт быстрее, чем предполагалось при проектировании.

ВРУ, ГРЩ и ШРС образуют единую иерархию: каждый шкаф отвечает за свой уровень распределения, и ни один из них не может полноценно заменить другой. Правильно составить схему щитового оборудования, подобрать номиналы и исполнение корпусов поможет электротехническая компания KazElectroSnab — специалисты компании учитывают категорию надёжности, расчётные нагрузки и условия размещения на конкретном объекте.
