Захват со щитом для формирования пачки и трелёвки древесины: устройство, принцип работы и выбор трактора

Трелёвка - один из ключевых этапов лесозаготовительных работ. После валки деревья, хлысты и сортименты необходимо собрать на лесосеке, переместить к месту складирования или погрузки и подготовить к дальнейшей транспортировке. От организации этого процесса зависят производительность техники, затраты времени и степень повреждения почвы и оставшейся растительности.

Для механизации таких операций применяют лесные трелёвочные захваты. Они фиксируют древесину челюстями, приподнимают её переднюю часть и позволяют перемещать груз трактором. Дополнительный трелёвочный щит расширяет возможности оборудования: он служит опорой для древесины и помогает формировать пачку перед перемещением.

Чтобы правильно выбрать такое оборудование, важно понимать, как устроен захват со щитом, чем он отличается от исполнения без щита, какие параметры влияют на эффективность трелёвки и какие требования предъявляются к базовому трактору.

Что такое трелёвочный захват со щитом

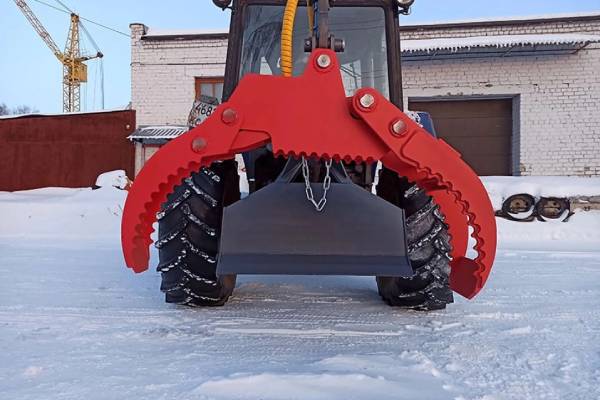

Трелёвочный захват со щитом - это навесное лесное оборудование, предназначенное для сбора, фиксации и перемещения деревьев, хлыстов и сортиментов по лесосеке. Основными рабочими элементами являются захватные челюсти, привод их раскрытия и смыкания, несущая конструкция и трелёвочный щит.

В зависимости от конструкции и комплектации оборудование устанавливается на трактор с подходящей навесной системой и подключается к его гидравлической системе. Гидропривод управляет челюстями, позволяя оператору захватить древесину и удерживать её при движении.

Важная особенность такой схемы - перемещение лесоматериалов в частично приподнятом положении. Передняя часть пачки удерживается захватом, а оставшаяся часть может скользить по поверхности грунта. Конкретное положение древесины зависит от геометрии оборудования, массы пачки и условий работы.

Какие задачи решает захват

Трелёвочный захват со щитом используют для нескольких взаимосвязанных операций:

• сбора поваленных деревьев на лесосеке;
• захвата отдельных стволов, хлыстов или подготовленных пачек;
• формирования компактной группы лесоматериалов;
• перемещения древесины к волоку, погрузочной площадке или месту складирования;
• выравнивания и поддержки комлевой части пачки в пределах возможностей конструкции;
• подготовки лесоматериалов к последующей погрузке или вывозке.

При этом необходимо различать трелёвку и транспортировку лесоматериалов по дорогам общего пользования. Трелёвочный захват предназначен прежде всего для перемещения древесины в пределах лесосеки и на подготовленных маршрутах. Он сам по себе не заменяет лесовоз, погрузчик или специализированную машину для автомобильной перевозки.

Для чего нужен трелёвочный щит

Щит - это конструктивный элемент, который отличает соответствующее исполнение захвата от модели без него. Его назначение связано не только с поддержкой древесины при движении, но и с подготовкой пачки перед трелёвкой.

Опора для древесины при перемещении

Когда трактор тянет захваченную пачку, древесина испытывает динамические нагрузки. На неровностях отдельные стволы могут смещаться относительно друг друга, а выступающие комли способны ударяться о грунт или элементы машины.

Щит служит опорной поверхностью для лесоматериалов в предусмотренном конструкцией рабочем положении. Он помогает удерживать древесину в более контролируемом положении и может ограничивать её смещение в сторону трактора.

Однако щит не следует считать полноценной системой фиксации груза. Основное удержание обеспечивают захватные челюсти, а допустимое положение древесины определяется конструкцией оборудования и инструкцией изготовителя.

Формирование пачки

Пачка - это группа деревьев, хлыстов или сортиментов, собранных для совместного перемещения. Её формирование позволяет сократить количество отдельных транспортных циклов, но результат зависит от того, насколько удобно древесину собрать, захватить и переместить.

Щит может использоваться как упор при сборе лесоматериалов. Оператор подводит трактор к древесине, размещает рабочие органы в подходящем положении и собирает стволы в группу. Опорная поверхность помогает организовать расположение древесины перед захватом.

Важно не путать формирование пачки с увеличением грузоподъёмности. Наличие щита не означает, что можно захватывать больше древесины, чем допускают характеристики захвата, трактора и условия работы.

Использование щита в качестве отвала

В конструкции ЛТЗ-140М щит может применяться как отвал при формировании пачек и выполнении аналогичных операций. Это дополнительная функция в рамках лесозаготовительных работ.

При этом трелёвочный щит не стоит использовать вместо полноценного бульдозерного отвала для тяжёлых земляных работ, корчевания или перемещения больших объёмов грунта. Возможность работы с конкретным материалом и допустимые нагрузки должны определяться назначением оборудования.

Как формируют пачку древесины перед трелёвкой

Правильная организация набора пачки влияет на продолжительность рабочего цикла, устойчивость груза и нагрузку на трактор. Даже мощное оборудование не обеспечит эффективную работу, если древесина расположена хаотично или пачка превышает возможности базовой машины.

Этап 1. Подготовка участка

Перед началом работы оператор оценивает расположение стволов, состояние грунта, уклон, наличие пней и препятствий. Необходимо определить направление перемещения древесины и маршрут к месту складирования.

Особое внимание уделяют участкам с переувлажнённой почвой. На слабом грунте трактор может терять сцепление, а волочение древесины способно образовывать глубокие колеи. По возможности выбирают маршрут, который позволяет уменьшить число разворотов и избежать опасных поперечных уклонов.

Этап 2. Сбор древесины

Древесину собирают с учётом длины стволов, расположения комлей и направления дальнейшего движения. Желательно избегать значительного перекрещивания стволов и хаотичного расположения сучьев, мешающих смыканию челюстей.

Если пачка состоит из деревьев разного диаметра, оператор должен убедиться, что захват охватывает их без перекоса и что древесина не выскальзывает при подъёме передней части.

Этап 3. Захват и проверка фиксации

После размещения челюстей на подходящей части древесины оператор смыкает их гидроприводом. Затем необходимо проверить, насколько равномерно удерживаются стволы и нет ли элементов, которые могут выпасть при начале движения.

Нельзя проверять фиксацию, находясь в опасной зоне рядом с захватом или под приподнятой древесиной. Все действия выполняют с рабочего места оператора и в соответствии с инструкцией оборудования.

Этап 4. Перемещение пачки

Перед началом движения переднюю часть древесины приподнимают в пределах рабочего диапазона захвата. Трактор начинает движение плавно, без резких рывков и поворотов. Скорость выбирают по состоянию грунта, массе пачки, рельефу и видимости маршрута.

Если древесина начинает смещаться, трактор теряет сцепление или появляется чрезмерная нагрузка на навеску, работу необходимо остановить и скорректировать размер пачки либо способ её формирования.

Этап 5. Разгрузка

В месте складирования трактор устанавливают на подходящей площадке. Пачку опускают и освобождают челюсти только после того, как древесина занимает устойчивое положение.

Не следует раскрывать захват на склоне или в ситуации, когда стволы могут самопроизвольно покатиться. При необходимости место разгрузки заранее подготавливают, чтобы последующие пачки укладывались без лишних перемещений.

Чем ЛТЗ-140М отличается от ЛТЗ-140

Главное конструктивное отличие рассматриваемых исполнений - наличие трелёвочного щита у ЛТЗ-140М. У модели с щитом появляется дополнительная опорная поверхность, которая используется при перемещении древесины и формировании пачек.

Выбор между двумя исполнениями зависит от технологии работы. Если основная задача - захват и перемещение древесины, а формирование пачки организовано другими средствами, может быть достаточно исполнения без щита. Если оператору важно использовать дополнительную опору при наборе пачки и перемещении лесоматериалов, имеет смысл рассматривать вариант со щитом.

При сравнении конкретных моделей нельзя ограничиваться только названием. Необходимо проверить техническую документацию: массу, допустимую нагрузку, диапазон раскрытия челюстей, требования к навеске и гидросистеме. Различия в комплектации могут влиять на распределение нагрузки и поведение трактора при работе.

Как выбрать базовый трактор для трелёвочного захвата

Совместимость оборудования с трактором определяется не только мощностью двигателя. Важно учитывать тяговый класс, конструкцию навесной системы, возможности гидравлики, массу агрегата и устойчивость машины при перемещении древесины.

Тяговый класс и тяговые возможности

Тяговый класс характеризует тяговые возможности трактора в стандартных условиях, но сам по себе не определяет допустимую массу пачки. На практике на результат влияют тип ходовой части, состояние шин или гусениц, влажность почвы, уклон и сопротивление перемещению древесины.

Для ЛТЗ-140М в технических характеристиках производителя указана агрегатируемость с МТЗ-82 и минимальный тяговый класс 1,4. Это отправная точка для подбора базовой машины, а не гарантия одинаковой производительности на любых участках.

Даже если трактор формально подходит по тяговому классу, необходимо проверить остальные ограничения. При работе на слабом грунте или крутых склонах допустимый размер пачки может оказаться существенно меньше, чем на ровной площадке с хорошим сцеплением.

Навесная система и крепления

Перед установкой проверяют тип навесной системы, геометрию точек крепления, совместимость пальцев и втулок, а также допустимую нагрузку на заднюю часть трактора.

Для рассматриваемого ЛТЗ-140М указана установка на трактор с навесной системой НУ-2. Если используется другая машина, совместимость необходимо подтверждать по документации оборудования и трактора. Нельзя считать крепление подходящим только потому, что совпадает тяговый класс.

Также следует оценить состояние навески, тяг, шарниров и фиксирующих элементов. Изношенные соединения создают люфты, ухудшают управляемость рабочего органа и увеличивают динамические нагрузки.

Гидравлическая система

Гидропривод должен обеспечивать управление челюстями в соответствии с требованиями изготовителя. До подключения оборудования необходимо проверить:

• наличие подходящих гидровыводов;
• рабочее давление и допустимые параметры потока;
• совместимость соединительных муфт и рукавов;
• состояние гидролиний и защиту рукавов от повреждения;
• отсутствие утечек и правильность работы органов управления.

Если параметры гидросистемы не соответствуют требованиям оборудования, челюсти могут работать медленно или нестабильно. Нельзя устранять такие проблемы повышением давления без проверки допустимых значений для всех элементов системы.

Масса оборудования и устойчивость

Масса навесного агрегата влияет на распределение нагрузки по осям трактора. При захвате древесины нагрузка дополнительно изменяется: передняя часть пачки приподнимается, а усилия передаются на навеску и несущие элементы машины.

По данным производителя, масса ЛТЗ-140М с щитом составляет 402 кг, а указанная грузоподъёмность - 1,5 т. Эти параметры нельзя трактовать как разрешение перемещать любую пачку массой до 1,5 т в любых условиях. Допустимая рабочая нагрузка зависит от схемы агрегатирования, положения центра тяжести, рельефа, динамики движения и ограничений самого трактора.

При необходимости проверяют рекомендации производителя по балластировке и допустимым нагрузкам на оси. Самостоятельно увеличивать размер пачки только на основании заявленной грузоподъёмности захвата не следует.

Технические характеристики ЛТЗ-140М с трелёвочным щитом

При предварительном подборе оборудования полезно сверить основные параметры с характеристиками базового трактора и фактическими размерами древесины.

Примечание: перед приобретением необходимо сверить характеристики с актуальным паспортом изделия и уточнить допустимые режимы эксплуатации. Усилие захвата 8 т - не то же самое, что масса перемещаемого груза. Диапазон диаметров также не означает, что древесину любого указанного размера можно безопасно перемещать в составе тяжёлой пачки.

Как понять, подходит ли ЛТЗ-140М для конкретной лесосеки

Перед выбором модели стоит ответить на несколько практических вопросов:

• Какие лесоматериалы предстоит перемещать: деревья, хлысты или сортименты?
• Каков типичный диаметр и длина стволов?
• Нужно ли формировать пачку непосредственно на месте сбора?
• Нужна ли дополнительная опора в виде щита при перемещении древесины?
• Каковы расстояние трелёвки, состояние грунта и уклон маршрута?
• Соответствуют ли тяговый класс, навесная система и гидравлика трактора требованиям оборудования?
• Какие ограничения по массе и нагрузке действуют для всей агрегатированной системы?

Если требуется сочетать захват древесины с опорой пачки и использованием щита при её формировании, можно рассмотреть ЛТЗ-140М с трелёвочным щитом. Перед выбором следует сопоставить технические характеристики модели с параметрами трактора и условиями конкретной лесосеки.

Как оценить размер пачки и производительность

Размер пачки влияет на количество рабочих циклов, но увеличение объёма за один проход не всегда ускоряет работу. Если трактор буксует, двигатель работает с перегрузкой или древесина цепляется за пни и грунт, дополнительный объём снижает общую производительность.

При выборе рабочего режима учитывают несколько факторов:

• Размер и длина стволов. Длинные деревья могут задевать соседние стволы, пни и растительность на поворотах.
• Диаметр древесины. Крупные стволы увеличивают массу пачки и требуют внимательной проверки раскрытия челюстей.
• Состояние грунта. На влажной почве сопротивление движению и риск пробуксовки возрастают.
• Расстояние трелёвки. На длинных маршрутах особенно важны устойчивость пачки, состояние волока и расход топлива.
• Рельеф. Подъёмы, спуски и поперечные уклоны требуют уменьшения скорости и, при необходимости, размера пачки.
• Возможности трактора. Учитываются тяга, масса, устойчивость, состояние ходовой части и допустимые нагрузки на навеску.

Практический способ подбора — начать с небольшой пачки, проверить работу оборудования на конкретном участке и постепенно корректировать загрузку в пределах паспортных ограничений. При этом необходимо следить за пробуксовкой, температурным режимом, устойчивостью трактора и состоянием креплений.

Для оценки производительности полезно фиксировать продолжительность одного цикла: сбор древесины, захват, движение до места складирования, разгрузка и возвращение. Такая оценка помогает понять, что именно ограничивает работу — объём пачки, расстояние трелёвки, сложный рельеф или организация лесосеки.

Безопасность при работе с захватом и щитом

Трелёвка связана с перемещением тяжёлых и длинномерных предметов, поэтому ошибки могут приводить к повреждению машины, падению древесины и травмам. Соблюдение инструкций изготовителя и правил безопасности должно быть частью рабочего процесса.

Перед началом смены проверяют:

1. Состояние челюстей, шарниров, пальцев и втулок.
2. Крепление оборудования к навесной системе.
3. Гидравлические рукава, соединения и отсутствие утечек.
4. Работу органов управления и фиксацию захвата.
5. Состояние шин или гусениц, тормозов и рулевого управления трактора.
6. Маршрут движения, уклоны, препятствия и наличие людей в рабочей зоне.

Во время работы следует избегать резкого старта, торможения и поворотов с приподнятой пачкой. Не допускается нахождение людей под древесиной или рядом с движущимися челюстями. Нельзя превышать ограничения по массе и размеру пачки, а также использовать щит для операций, не предусмотренных его назначением.

При движении по склонам важно учитывать возможность смещения стволов и потери устойчивости трактора. Если условия участка выходят за пределы безопасного режима, необходимо изменить маршрут, уменьшить пачку или применить другую технологию трелёвки.

Типичные ошибки при выборе и эксплуатации

Ориентация только на мощность двигателя. Мощный двигатель не компенсирует несовместимость креплений, недостаточную устойчивость или ограничения гидросистемы. Проверять нужно всю систему «трактор - навеска - захват - древесина».

Игнорирование массы оборудования. Масса навесного агрегата и нагрузка от пачки изменяют развесовку машины. Необходимо учитывать рекомендации по допустимым нагрузкам и устойчивости.

Чрезмерное увеличение пачки. Это может привести к пробуксовке, повышенному сопротивлению движению, повреждению волока и перегрузке навески. Рабочий размер выбирают по условиям участка, а не только по максимальной характеристике захвата.

Неправильное использование щита. Трелёвочный щит предназначен для поддержки древесины и помощи при формировании пачки в предусмотренных режимах. Он не заменяет специализированный бульдозерный отвал или оборудование для тяжёлых земляных работ.

Отсутствие регулярного обслуживания. Износ шарниров, недостаточная смазка и повреждение гидравлики увеличивают риск отказа в работе. Периодичность обслуживания определяют по руководству изготовителя и фактической интенсивности эксплуатации.

Выводы

Захват со щитом позволяет механизировать сбор и перемещение древесины, а также упростить формирование пачки перед трелёвкой. Щит выполняет роль дополнительной опоры и может использоваться как упор при подготовке лесоматериалов к перемещению. Именно эта функция является основным отличием исполнения ЛТЗ-140М от ЛТЗ-140 без щита.

Эффективность оборудования зависит не только от конструкции захвата, но и от соответствия базового трактора, характеристик гидросистемы, состояния грунта и организации рабочего маршрута. При правильном подборе оборудования и разумном размере пачки можно сократить количество отдельных циклов, облегчить работу оператора и организовать перемещение древесины более последовательно.

Главный принцип выбора - ориентироваться на реальные условия лесосеки и ограничения всей агрегатированной системы. Технические характеристики модели необходимо рассматривать совместно с инструкцией по эксплуатации, а рабочую нагрузку определять с учётом не только возможностей захвата, но и устойчивости трактора, рельефа и состояния грунта.
