В мире промышленной пневмоавтоматики плавность и контроль скорости движения исполнительных механизмов — цилиндров и пневмомоторов — часто являются не просто желательными, а критически важными параметрами. Резкие, ударные движения поршня приводят к износу оборудования, вибрациям, неточности позиционирования и даже разрушению конструкции. Для тонкой настройки скорости в пневматических системах используется компактное, но незаменимое устройство — дроссель с обратным клапаном. Этот компонент, часто называемый регулятором скорости или регулируемым обратным клапаном, выполняет ключевую функцию: он позволяет независимо регулировать скорость движения исполнительного механизма в двух противоположных направлениях. Понимание его принципа работы открывает возможности для оптимизации множества технологических процессов.

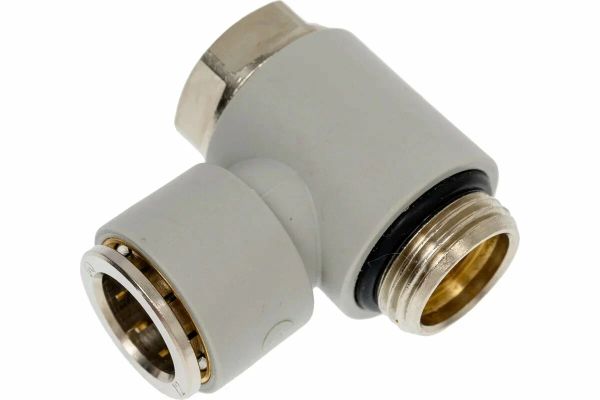

Конструктивно устройство объединяет в одном корпусе два элемента. Первый — это собственно дроссель, регулируемое сопротивление, чаще всего в виде игольчатого клапана. Вращая регулировочный винт, оператор изменяет площадь проходного сечения, через которое проходит сжатый воздух, тем самым контролируя скорость его потока. Второй элемент — это обратный клапан, который допускает свободное прохождение воздуха в одном направлении и блокирует его в противоположном. Их совместная работа и обеспечивает основную функцию. Типичное применение такого устройства — установка на портах пневмоцилиндра. При этом дроссель настраивается на ограничение скорости выхода воздуха из полости цилиндра, что позволяет точно регулировать скорость движения штока.
Принцип работы в двух направлениях
Чтобы понять практическую ценность дросселя с обратным клапаном, рассмотрим его работу на примере управления пневмоцилиндром двустороннего действия. Допустим, устройство установлено на линии, соединенной с штоковой полостью цилиндра. Когда сжатый воздух подается в эту полость для втягивания штока, он проходит через открытый обратный клапан, минуя дроссельное отверстие. Клапан под давлением открывается, и воздух поступает в цилиндр свободно, обеспечивая быстрое начало движения. В противоположном направлении, когда шток должен выдвигаться под давлением в противоположной полости, воздух из штоковой полости должен выйти в атмосферу. На этом пути он встречает закрытый обратный клапан. Единственный путь для него — через регулируемое дроссельное отверстие. Скорость выхода воздуха, а значит, и скорость выдвижения штока, определяется степенью открытия этого дросселя. Таким образом, мы получаем быстрый ход в одну сторону и регулируемо плавный — в другую. Установив два таких устройства на оба порта цилиндра, можно независимо настроить скорости выдвижения и втягивания, добиваясь оптимального рабочего цикла.
Зачем это нужно? Ключевые применения в пневмосистемах
Основная задача устройства — устранить главный недостаток пневматического привода: трудность контроля скорости из-за сжимаемости воздуха. Дросселирование выходящего потока — наиболее эффективный метод, так как позволяет избежать потерь на входе и обеспечивает стабильность работы даже при колебаниях давления в сети. Среди типичных применений можно выделить несколько ключевых:
1. Предотвращение ударных нагрузок. Плавное торможение цилиндра в конце хода защищает механические узлы от разрушительных ударов, снижает шум и увеличивает ресурс всего оборудования.
2. Синхронизация движения нескольких цилиндров. Установив дроссели на каждый цилиндр, можно приблизительно выровнять их скорости, даже если нагрузки на них различаются.
3. Настройка технологического цикла. Во многих операциях, таких как запрессовка, захват хрупких предметов или подача инструмента, важна не просто конечная точка, а именно контролируемая траектория и скорость движения.
4. Обеспечение безопасности. Плавное и предсказуемое движение исполнительных механизмов снижает риск аварийных ситуаций в зонах взаимодействия человека и машины.
Качество и надежность этих компонентов напрямую влияют на стабильность всей системы. Именно поэтому многие инженеры отдают предпочтение продукции мировых лидеров в области пневмоавтоматики. Например, использование дросселей Festo гарантирует высокую точность регулировки, стабильность характеристик в течение долгого времени, минимальную утечку в закрытом состоянии и коррозионную стойкость, что особенно важно в условиях цеха. Компактные модульные конструкции от проверенных производителей легко интегрируются в систему, часто позволяя обойтись без дополнительных фитингов.
Заключение
Таким образом, дроссель с обратным клапаном — это не просто «винтик» в системе, а интеллектуальный компонент для тонкой настройки. Он трансформирует энергию сжатого воздуха из источника грубой силы в управляемое, плавное и точное движение. Правильный подбор и настройка этих устройств, будь то универсальные модели или высокоточные дроссели Festo, являются залогом создания эффективной, долговечной и безопасной пневматической системы, способной решать самые сложные производственные задачи.
