Масляные трансформаторы десятилетиями оставались единственным решением для распределительных сетей и промышленного оборудования. Масло одновременно изолировало и охлаждало, отводя тепло от обмоток к стенкам бака. Однако у этой технологии накопилось слишком много ограничений: пожароопасность, сложность герметизации, необходимость регулярного обслуживания и утилизации. Альтернативой становится твердая заливка полимерными составами. Современный заливочный компаунд способен не только защищать обмотки, но и эффективно отводить тепловую энергию, заменяя сотни литров трансформаторного масла.
Слабые места масляного охлаждения
В масляном трансформаторе отвод тепла обеспечивается конвекцией. Нагретое масло поднимается вверх, поступает в радиаторы, охлаждается и возвращается в бак. Система работоспособна, но физически ограничена. Коэффициент теплопроводности масла составляет всего 0,12–0,16 Вт/(м·К). Это значит, что от приповерхностных слоев обмотки тепло отводится неплохо, а внутри катушки остаются горячие зоны.
Кроме того, масло течет — значит, трансформатор нельзя наклонять или переворачивать. Оно горит — требуются маслоприемники и системы пожаротушения. Оно стареет — каждые 5–10 лет необходима регенерация или полная замена. В городских условиях и на пожароопасных объектах масляное оборудование становится проблемой.
Физика твердотельного теплоотвода
Заливка компаундом меняет принцип передачи тепла. Вместо конвекции работает теплопроводность твердого тела. Компаунд для заливки трансформаторов с минеральными наполнителями имеет теплопроводность 0,6–1,0 Вт/(м·К). Это в 5–7 раз выше, чем у масла. Каждый виток обмотки оказывается окружен не жидкостью, а твердым диэлектриком, который отводит тепло непосредственно в массив.
Обмотка, пропитанная и залитая таким составом, становится монолитом. Температура наиболее нагретой точки снижается на 15–25°С по сравнению с масляным аналогом той же мощности. При этом исчезает понятие циркуляции — тепло движется за счет фононной проводимости. Чем плотнее упаковка наполнителя, тем эффективнее охлаждение.
Важно и равномерность поля температур. В масляном трансформаторе верхние слои всегда горячее нижних. В заливном изделии градиент минимален, обмотка работает в щадящем режиме. Это напрямую влияет на ресурс изоляции и межремонтные интервалы.
Конструктивные преимущества сухой заливки
Отказ от масла радикально упрощает конструкцию. Исчезают расширительные баки, радиаторы, термосифонные фильтры, маслоуказатели и системы аварийного слива. Корпус перестает быть сосудом под давлением, он становится защитным кожухом. Масса оборудования снижается на 20–40%.
Трансформатор с заливкой можно устанавливать в любом пространственном положении. Это критически важно для подвижного состава, ветроэнергетических установок и прочего. Кроме того, заливочный компаунд жестко фиксирует витки, исключая их деформацию при токах короткого замыкания. Электродинамическая стойкость возрастает в разы.
Пожароопасность сводится к нулю. Современные эпоксидные и полиуретановые составы относятся к категории самозатухающих, не поддерживают горение и не выделяют токсичных продуктов при нагреве. Трансформатор можно размещать в жилых кварталах, метро, больницах без дополнительных мер защиты.
Материалы и технологические решения
Не каждый полимер способен работать в трансформаторе. Требования включают высокую диэлектрическую прочность, адгезию к меди и стали, стойкость к термоциклам от -60 до +155°С и выше. Оптимальными признаны эпоксидные компаунды горячего отверждения с теплопроводящими наполнителями.

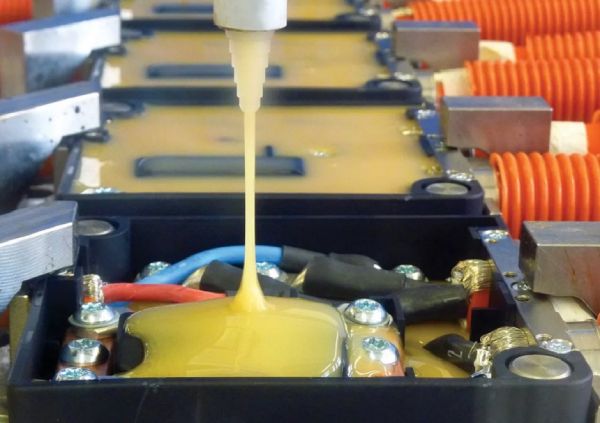

Технология заливки обязательно включает вакуумирование. Из обмотки и формы удаляется воздух, затем под вакуумом или давлением подается смола. Только так можно гарантировать отсутствие пустот. Любая пора — это тепловой барьер и потенциальный очаг частичных разрядов.
Современные разработки направлены на повышение теплопроводности без утяжеления. Используются оксид алюминия, нитрид бора, кварцевая мука. Для специальных применений применяют углеродные нанотрубки, но в серийных трансформаторах достаточно теплопроводности 0,7–0,8 Вт/(м·К).
Ограничения и зоны применения
Заливка компаундом не заменяет масло во всех сегментах. Для сверхмощных трансформаторов 110 кВ и выше твердая изоляция уступает масляной по способности отводить тепло от глубинных слоев обмотки. Ограничение по мощности для сухих трансформаторов с заливкой — до 2–3 тысяч кВА, по напряжению — до 35 кВ.
В своем классе, однако, такие трансформаторы уверенно вытесняют масло. Они доминируют в городских распределительных сетях, железнодорожном транспорте, судостроении, нефтегазовой отрасли. Там, где важны безопасность и компактность, компаунд для заливки трансформаторов стал безальтернативным решением.
Экономическая целесообразность
Стоимость заливочного компаунда выше стоимости масла на килограмм. Но итоговая цена трансформатора часто оказывается ниже. Исключаются затраты на маслохозяйство, радиаторы, системы пожаротушения, маслоприемники. Упрощается логистика и монтаж. В процессе эксплуатации не нужны доливки, регенерация, утилизация.
Снижаются потери холостого хода за счет более плотной компоновки. Уменьшаются массогабаритные показатели. С учетом требований к экологической и пожарной безопасности переход на заливные трансформаторы становится экономически оправданным даже без учета прямых выгод.
Заключение: новые стандарты надежности
Трансформатор без масла перестал быть компромиссом. Использование теплопроводящего заливочного компаунда позволило преодолеть главный барьер сухой изоляции — неэффективный отвод тепла. По этому параметру современные заливочные составы уже приблизились к масляной среде, а по эксплуатационной надежности и безопасности значительно ее превзошли.
Дальнейшее развитие технологий связано с увеличением теплопроводности и технологичности составов. Но уже сегодня заливка компаундом — это стандарт для распределительных трансформаторов нового поколения. Они компактнее, легче, безопаснее и служат десятилетиями без какого-либо обслуживания. Для проектировщиков и эксплуатантов это не просто альтернатива, а единственное разумное решение в условиях современных требований.
