В современных системах автоматики и управления электроприводами часто можно встретить такое устройство, как промежуточные реле. Этот скромный элемент выполняет важную роль посредника между управляющими сигналами и мощными нагрузками. По сути, он принимает слабый сигнал от контроллера, кнопки или датчика и замыкает или размыкает другую цепь с более высокими токами. Без таких реле пришлось бы прокладывать толстые провода прямо к каждому датчику, что неудобно и дорого.
Что внутри и как это работает
Конструкция этого прибора довольно проста. Внутри пластикового корпуса находятся электромагнитная катушка, подвижный якорь и группа контактов. Когда на катушку подаётся напряжение, она создаёт магнитное поле. Якорь притягивается и физически переключает контакты. Точнее, не совсем переключает, а заставляет замкнуться или разомкнуться те контакты, которые с ним связаны. Как только напряжение исчезает, пружина возвращает якорь в исходное положение.
Представьте себе ситуацию: вам нужно включить мощный двигатель с помощью маленькой программируемой логической платы. Плата выдаёт сигнал 24 В и ток не более 50 мА. Напрямую подключить к ней двигатель, который потребляет 10 А? Риск сжечь выходную цепь. Вот тут на сцену и выходят промежуточные реле. Слабым сигналом мы управляем катушкой реле, а его мощные контакты коммутируют цепь двигателя. Простое и надёжное решение, которое используется уже много десятилетий.
Хотя, справедливости ради, иногда инженеры спорят, не лучше ли использовать полупроводниковые реле или симисторы. Но у электромагнитных есть важное преимущество – гальваническая развязка между цепями управления и нагрузки. Это значит, что скачки напряжения из силовой части не повредят чувствительную электронику контроллера.
Где применяются и какие задачи решают
Возможностей у этого предохранителя довольно много. Вот основные сценарии использования:
• увеличение количества контактов, если выход контроллера один, а управлять нужно несколькими нагрузками;
• переключение цепей с разными напряжениями: например, катушка на 12 В коммутирует цепь 220 В;
• согласование уровней сигналов, когда логическая схема работает при 5 В, а исполнительное устройство требует 24 В;
• размножение сигнала на несколько параллельных цепей без потери качества;
• усиление маломощного сигнала от датчика для запуска более крупного пускателя или контактора.
Как-то раз один знакомый монтажник рассказывал: пришлось ему подключать систему вентиляции на небольшом складе. Контроллер имел всего два дискретных выхода, а управлять нужно было тремя вентиляторами и сигнальной лампой. Решение пришло быстро: поставить одно промежуточное реле на каждый выход, а контакты этих реле уже распределить на нужные нагрузки. Дешёво и сердито.
Разновидности и особенности выбора
При выборе стоит обратить внимание на несколько параметров. Первый – напряжение катушки. Оно должно соответствовать тому сигналу, который у вас есть. Стандартные значения: 12 В, 24 В, 48 В, 110 В и 220 В переменного или постоянного тока. Внимание: катушки постоянного и переменного тока невзаимозаменяемы.
Второй параметр – количество и тип контактных групп. На корпусе обычно пишут что-то вроде 1NO+1NC – один нормально открытый и один нормально закрытый контакт. Или 2NO, 4NC – вариантов много. Если нужно коммутировать цепь с большим током (больше 5–10 А), возможно, стоит смотреть в сторону миниатюрных контакторов, а не промежуточных реле. Последние рассчитаны обычно на токи от 2 до 16 А, и этого хватает для 90% задач автоматики.

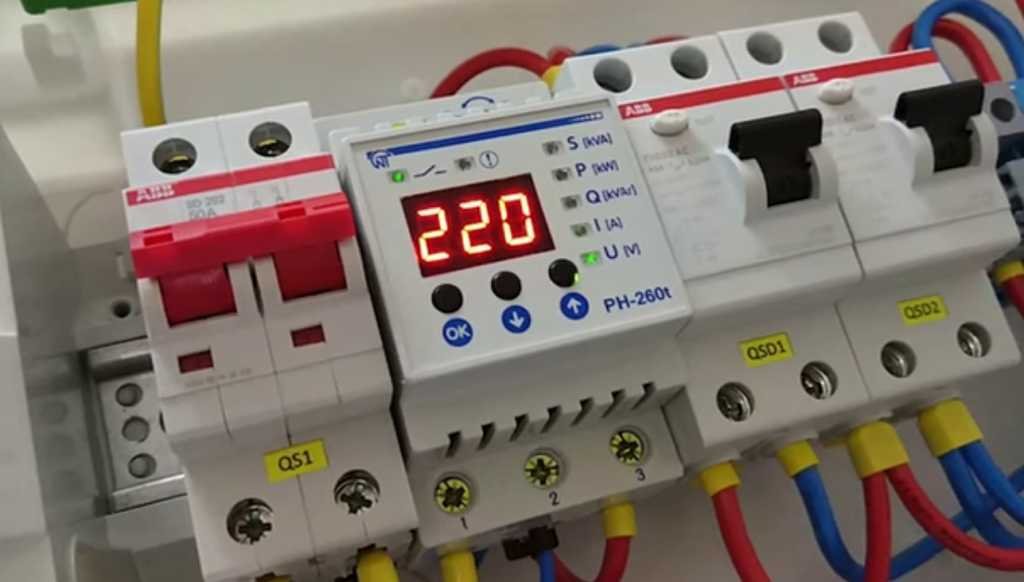

Ещё один момент – конструктивное исполнение. Есть реле на панель (крепятся винтами на дин-рейку), есть для пайки на плату. Различаются и способы подключения: винтовые клеммы, пружинные зажимы или просто штыревые выводы. Для щитового монтажа удобнее всего дин-реечные модели с прозрачной крышкой – защищает от случайных прикосновений и позволяет видеть состояние контактов.
Особенности, о которых иногда забывают
Промежуточные реле, как любые механические устройства, имеют ограниченный ресурс. Производители обычно указывают количество срабатываний – от 50 тысяч до нескольких миллионов. Это немало, но если ваша система включает и выключает нагрузку каждые несколько секунд, механическое реле долго не проживёт. Для таких режимов лучше подходят полупроводниковые аналоги.
Также на долговечность влияет коммутируемый ток. Если использовать реле на пределе его возможностей, искрение на контактах усиливается, и контакты подгорают быстрее. Хорошая практика – брать с запасом по току примерно в полтора-два раза. И ещё: при работе с индуктивными нагрузками (катушки электромагнитов, двигатели) желательно ставить снабберные RC-цепочки или диоды параллельно нагрузке. Это гасит всплески самоиндукции, которые разрушают контакты.
Кстати, о защите. В современных щитах автоматики часто используют реле со светодиодной индикацией срабатывания катушки. Мелочь, а удобно: сразу видно, на какое реле подан сигнал, а какое – нет. Полезно при поиске неисправностей.
В итоге, этот неприметный компонент остаётся одним из самых востребованных в промышленной электронике и бытовых системах управления. Простота, надёжность и дешевизна – вот три кита, на которых держится популярность этого решения. И пусть технологии шагают вперёд, электромагнитным помощникам пока рано списывать со счетов.
